Nowe centrale oddymiania serii CPS-B1

Systemy oddymiania stanowią kluczowy element ochrony przeciwpożarowej w budynkach mieszkalnych, użyteczności publicznej, przemysłowych oraz biurowych. Ich głównym zadaniem jest szybkie i skuteczne usuwanie dymu oraz toksycznych gazów powstających podczas pożaru, co zapewnia bezpieczne drogi ewakuacyjne, poprawia widoczność, a także zmniejsza ryzyko zatrucia osób opuszczających obiekt.

Najważniejszym elementem każdego systemu oddymiania jest centrala sterująca, która zarządza pracą urządzeń oddymiających i napowietrzających. Odbiera sygnały z czujek dymu lub ręcznych przycisków oddymiania i steruje otwieraniem klap, okien lub uruchamianiem wentylatorów, umożliwiając efektywne odprowadzenie dymu na zewnątrz. Centrala współpracuje z systemem monitoringu pożarowego – razem tworzą kompleksowy system ochrony.

Współczesne centrale oddymiania powinny spełniać wysokie wymagania bezpieczeństwa, oferując zaawansowane funkcje dostosowane do specyfiki i architektury budynku. Dzięki temu system oddymiania nie tylko chroni życie i zdrowie użytkowników, ale także minimalizuje straty materialne.

W odpowiedzi na rosnące wymagania branży firma D+H wprowadziła nową serię central sterujących typu CPS, opartych na najnowszych osiągnięciach technologicznych. Nowe centrale D+H łączą innowacyjne rozwiązania, wysoką niezawodność oraz łatwość integracji z istniejącymi systemami bezpieczeństwa budynków. Podczas ich opracowywania szczególny nacisk położono na dostosowanie do współczesnych oczekiwań klientów, co przekłada się na wysoką funkcjonalność oraz szerokie możliwości zastosowania w zakresie bezpieczeństwa budynków.

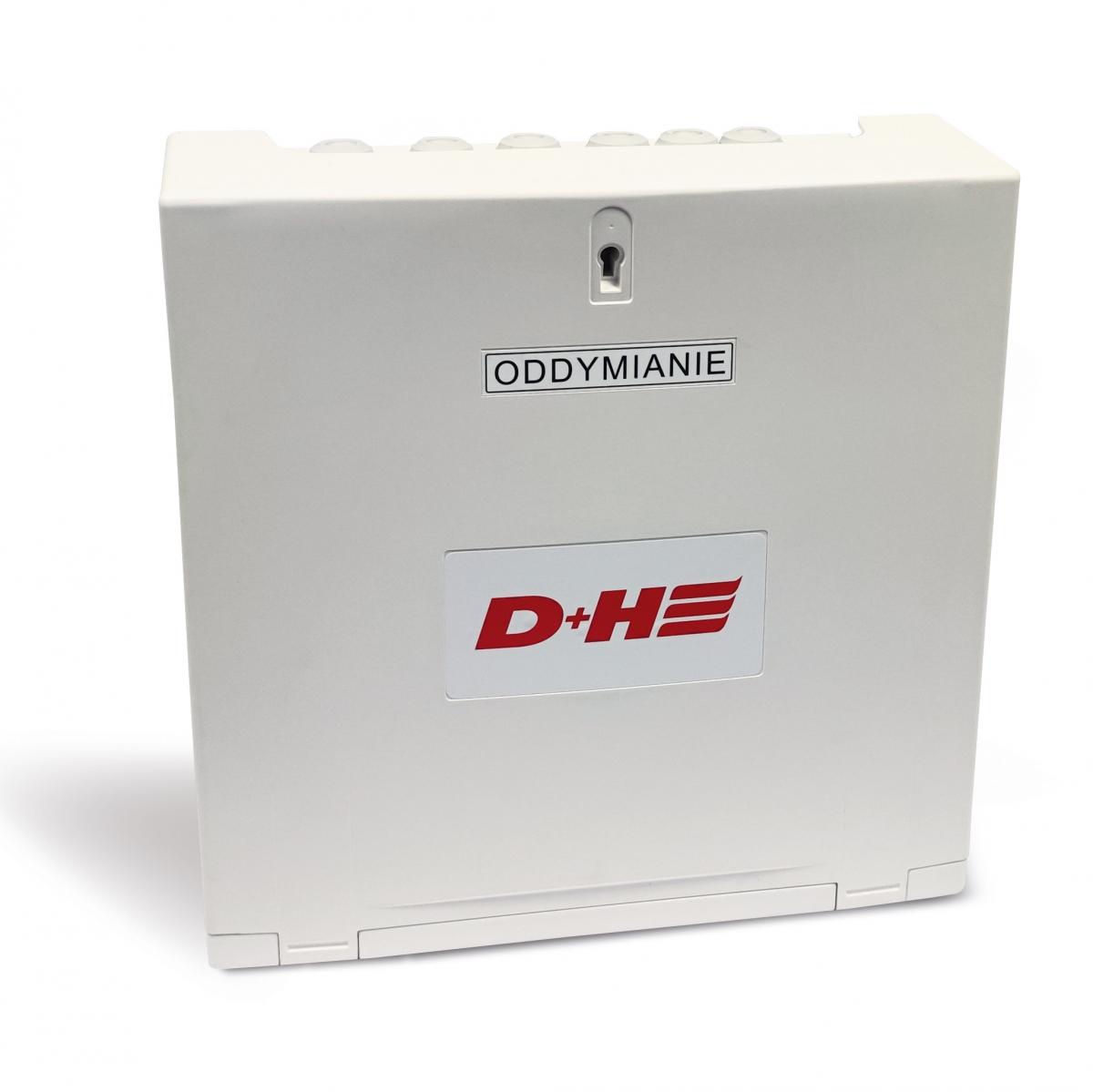

Przykładem takiego podejścia jest kompaktowa centrala CPS-B1-5-0101, która została zaprojektowana z myślą o ochronie klatek schodowych i szybów dźwigowych w niewielkich obiektach budowlanych. Urządzenie obsługuje jedną strefę oddymiania oraz jedną grupę przewietrzania, umożliwiając podłączenie do 8 czujek dymu oraz do 8 przycisków ręcznego uruchomienia oddymiania (RPO). Centrala jest wyposażona w układ rezerwowego zasilania, który w przypadku zaniku napięcia sieciowego 230 V AC automatycznie przełącza system na zasilanie akumulatorowe. Rozwiązanie to zapewnia nieprzerwaną pracę systemu nawet przez 72 godziny, zgodnie z obowiązującymi normami bezpieczeństwa pożarowego.

Jednym z kluczowych parametrów centrali oddymiania CPS-B1 jest wysoka stabilność napięcia wyjściowego. Urządzenie zapewnia obciążalność prądową do 5 A przy wyjątkowo niskim poziomie tętnień – poniżej 0,5 Vss, co gwarantuje niezawodną pracę podłączonych komponentów, takich jak siłowniki, czujki dymu czy przyciski RPO. Takie rozwiązanie minimalizuje ryzyko zakłóceń i uszkodzeń wynikających z niestabilności zasilania.

Wszystkie obwody odpowiedzialne za działanie systemu w warunkach pożaru są stale monitorowane pod kątem zwarć oraz przerw w przewodach przyłączeniowych, co zwiększa bezpieczeństwo i niezawodność całego układu. Stany pracy urządzenia, w tym alarm oraz uszkodzenia, sygnalizowane są za pomocą diod LED, które informują o bieżącym statusie centrali w sposób czytelny i intuicyjny.
Podstawowe funkcje pracy centrali oraz sposób jej działania są konfigurowane za pomocą przełączników DIP-SWITCH, umieszczonych bezpośrednio na płycie głównej.

W centrali zabudowano moduły umożliwiające uruchomienie i reset systemu oddymiania z poziomu centrali sygnalizacji pożarowej (SSP), a także przesyłanie informacji o stanie pracy oddymiania do systemów nadrzędnych (SSP, SIUP, BMS). Do centrali można bezpośrednio podłączyć elektrotrzymacze, które utrzymują drzwi przeciwpożarowe w pozycji otwartej i automatycznie je zwalniają w przypadku pożaru. Aby chronić obiekt przed skutkami niekorzystnych warunków atmosferycznych, przewidziano obwód do podłączenia czujki pogodowej. Przy silnym wietrze lub opadach system automatycznie zamyka klapy i okna otwarte w trybie przewietrzania.

CPS-B1 została zaprojektowana z myślą o ułatwieniu pracy zarówno podczas podłączania, jak i konfiguracji oraz uruchamiania systemu.
Rozmieszczenie komponentów i przestrzeń montażową starannie zaplanowano z myślą o wygodzie instalatora, co znacząco ułatwia podłączenie wszystkich elementów systemu. Zastosowanie funkcjonalnych złączy bezśrubowych pozwala na szybkie i pewne podłączenie przewodów, co eliminuje ryzyko ich poluzowania oraz skraca czas potrzebny na instalację.

Centralę wyposażono w elektroniczne zabezpieczenia chroniące system przed skutkami błędów instalacyjnych i zwarć – przekłada się to na niezawodność działania oraz minimalizuje ryzyko awarii. Wszystkie płytki drukowane i elementy elektroniczne zostały zabezpieczone osłoną z tworzywa sztucznego, co zapewnia ochronę przed uszkodzeniami mechanicznymi i negatywnym wpływem czynników zewnętrznych.

Obudowę centrali wykonano z myślą o maksymalnej elastyczności montażu – umożliwia ona wprowadzenie przewodów z góry, z dołu lub od tyłu, dzięki czemu można ją instalować w niemal dowolnej konfiguracji, dostosowanej do warunków technicznych obiektu.
Zdejmowana pokrywa znacząco ułatwia dostęp do zacisków i innych kluczowych elementów urządzenia, co przekłada się na szybszy montaż i sprawniejszy serwis. Wnętrze obudowy wyposażono w praktyczny uchwyt na szynę DIN, umożliwiający łatwą rozbudowę systemu o dodatkowe moduły oraz integrację z elementami automatyki budynkowej. Dodatkowo przewidziano specjalne przestrzenie na osadzenie złączek przewodowych typu WAGO, co gwarantuje uporządkowane prowadzenie przewodów i podnosi bezpieczeństwo instalacji. Obudowa może być otwierana wyłącznie przy użyciu specjalnego kluczyka, zgodnego z typem stosowanym w przyciskach RPO (RT) – ogranicza to dostęp do wnętrza tylko do osób uprawnionych i tym samym zwiększa bezpieczeństwo systemu.

Nowoczesna centrala oddymiania typu CPS-B1-5-0101 to zaawansowane technologicznie urządzenie, które łączy wysoką funkcjonalność z maksymalnym poziomem bezpieczeństwa. Stabilne napięcie wyjściowe, prosty montaż oraz skuteczne zabezpieczenia sprawiają, że doskonale sprawdza się zarówno w nowych instalacjach, jak i podczas modernizacji istniejących systemów oddymiania. Link przedstawiający montaż centrali CPS-B1-5-0101, kliknij tutaj.

Centrala spełnia wymagania normy EN 12101-10:2005 + AC:2007 i posiada dopuszczenia VdS, co stanowi potwierdzenie jej wysokiej jakości wykonania, a także niezawodnego działania w warunkach pożaru.

Mimo zgodności z rygorystycznymi standardami urządzenie – jak każde elementarne wyposażenie systemów ochrony przeciwpożarowej – wymaga regularnych kontroli oraz okresowych przeglądów konserwacyjnych.

Dzięki właściwej eksploatacji i systematycznej konserwacji użytkownicy i administratorzy budynków zyskują pewność, że system oddymiania zadziała szybko, skutecznie i niezawodnie w sytuacjach zagrożenia życia i mienia.
