Charakterystyka

Okna dachowe D+H wykonywane są na systemach wiodących producentów profili aluminiowych (m.in. Aluprof, Hueck, Ponzio, Reynaers, Sapa, Schüco, Wicona). Do sterowania pracą skrzydeł okiennych służą certyfikowane, elektryczne napędy zębatkowe lub łańcuchowe. Napędy mogą być montowane w sposób pojedynczy lub w zsynchronizowanych układach. Okna oddymiające dachowe przebadane są zgodnie z normą PN-EN 12101-2 przez notyfikowane jednostki certyfikujące VdS i IFI. Wszystkie okna wykonywane są zgodnie z zakładową kontrolą produkcji.

Okna i klapy oddymiające

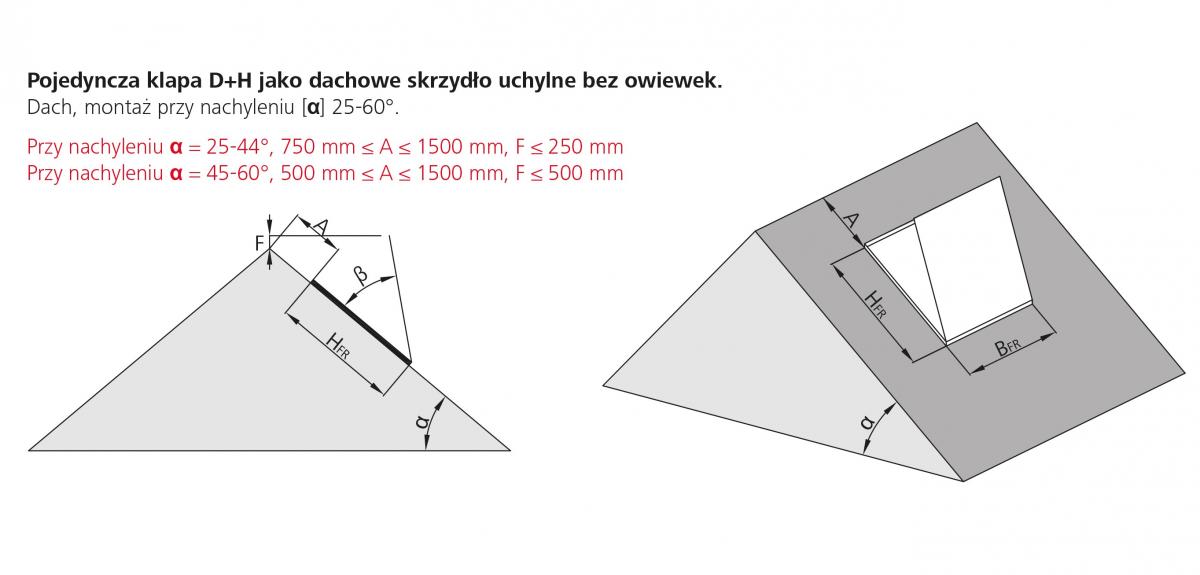

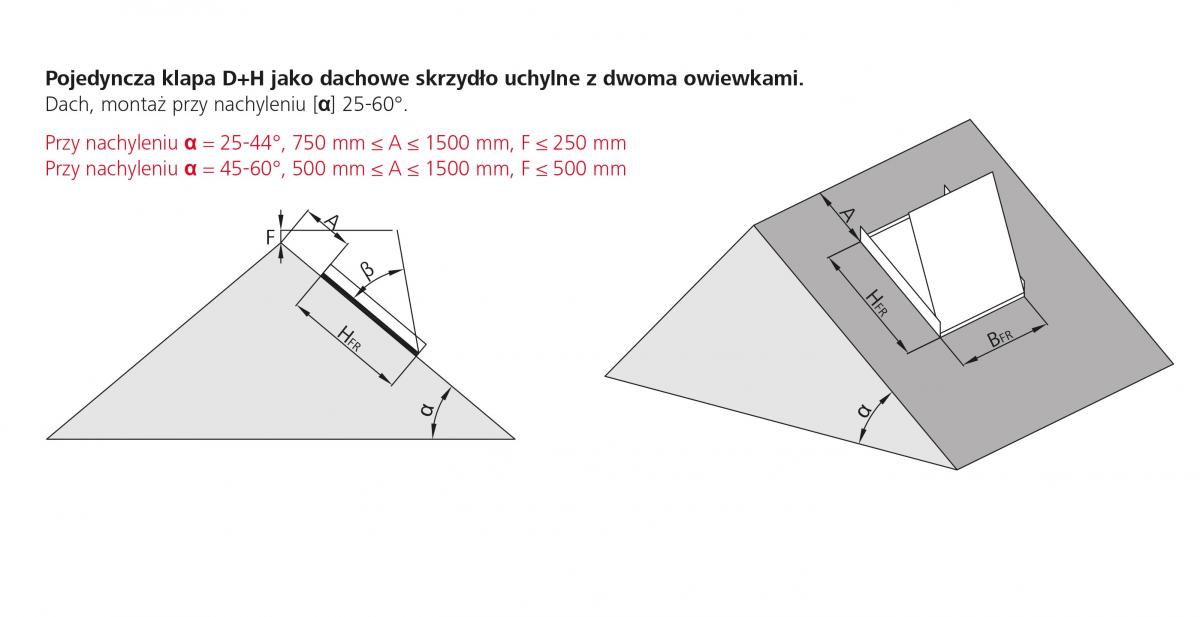

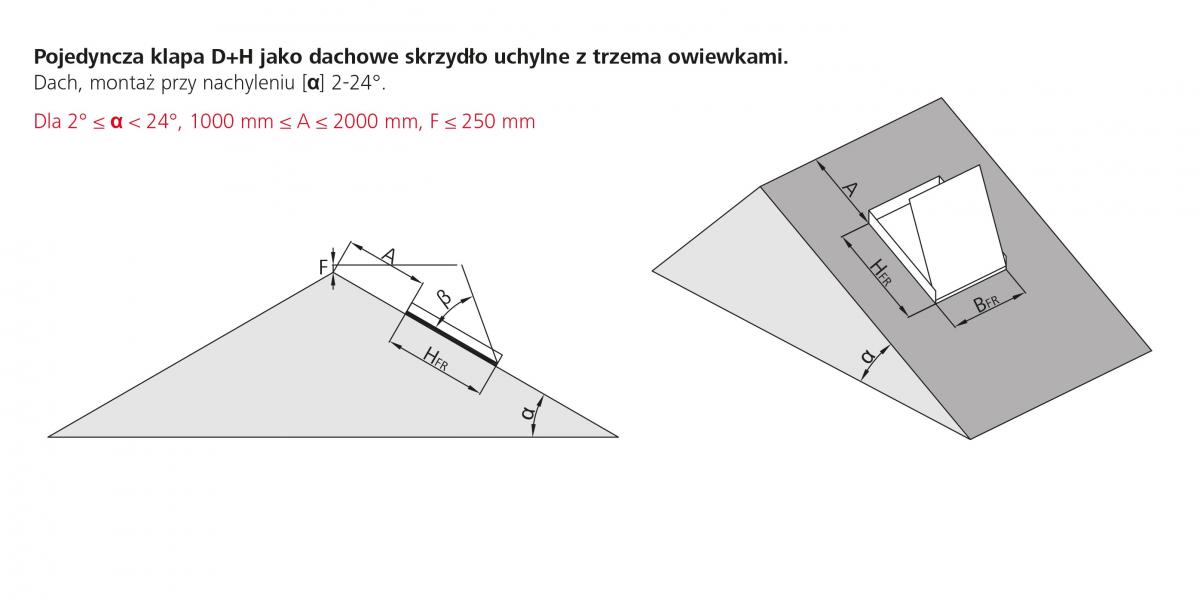

Pojedyncza klapa oddymiająca jako dachowe skrzydło uchylne bez owiewek

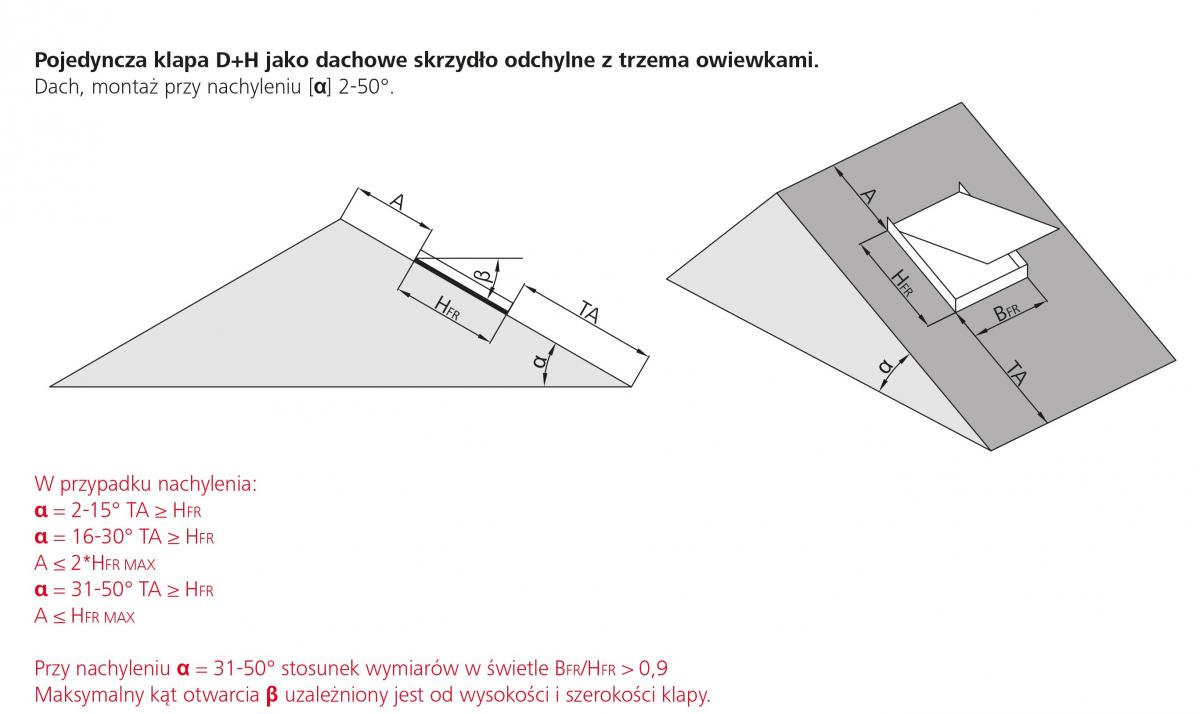

Pojedyncza klapa oddymiająca jako skrzydło odchylne z 3 owiewkami

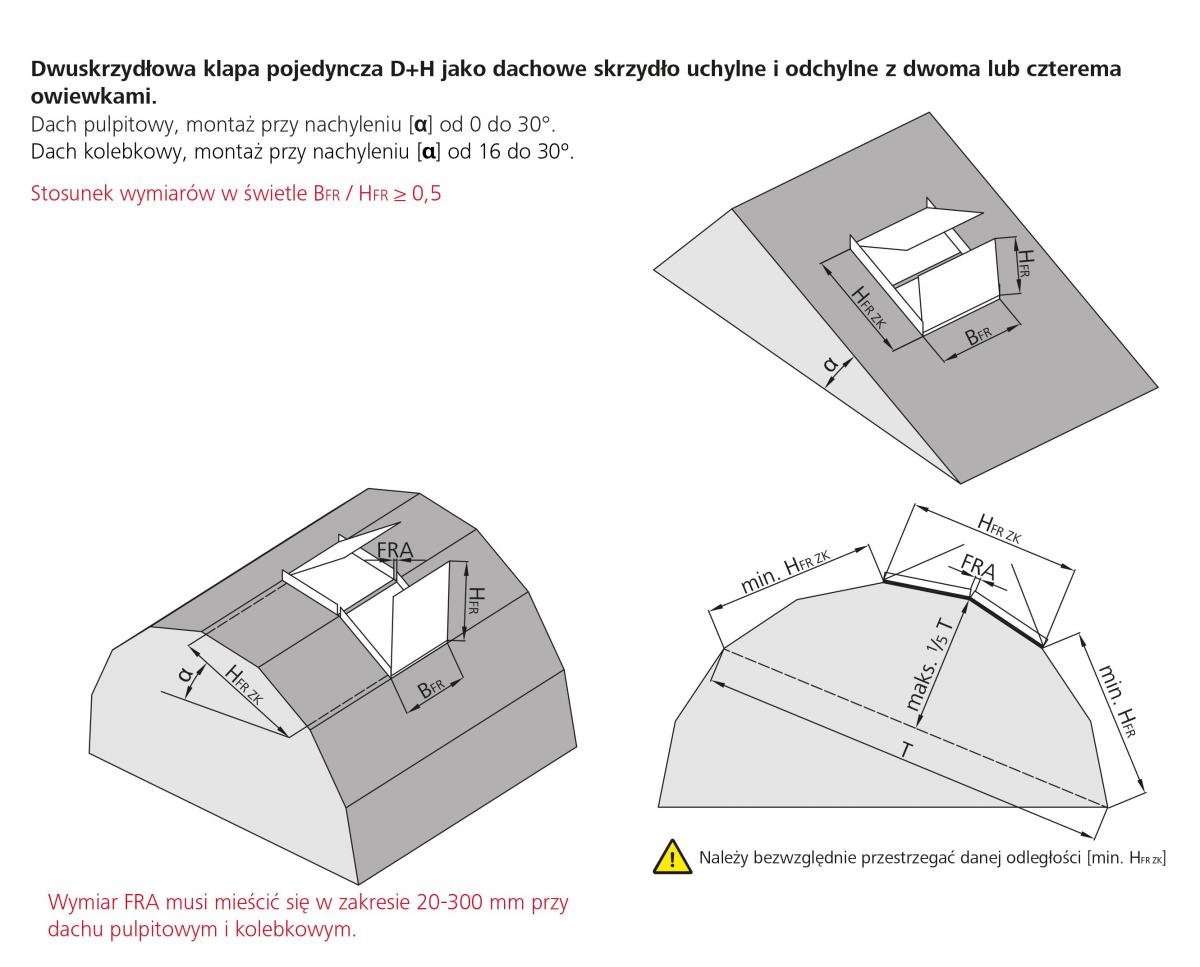

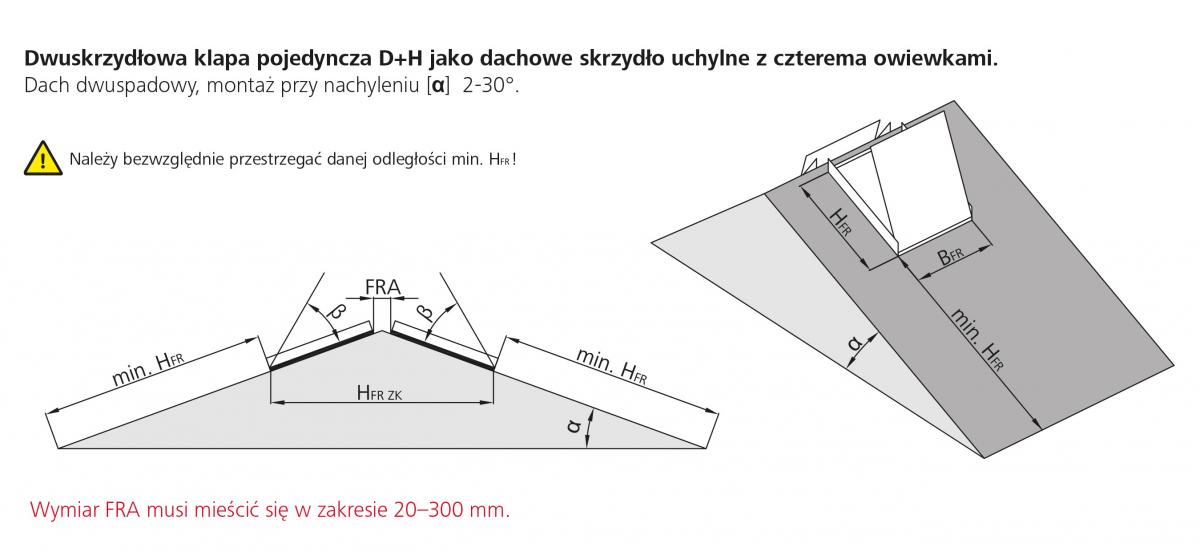

Dwuczęściowa klapa pojedyncza D+H jako dachowe skrzydło uchylne i odchylne

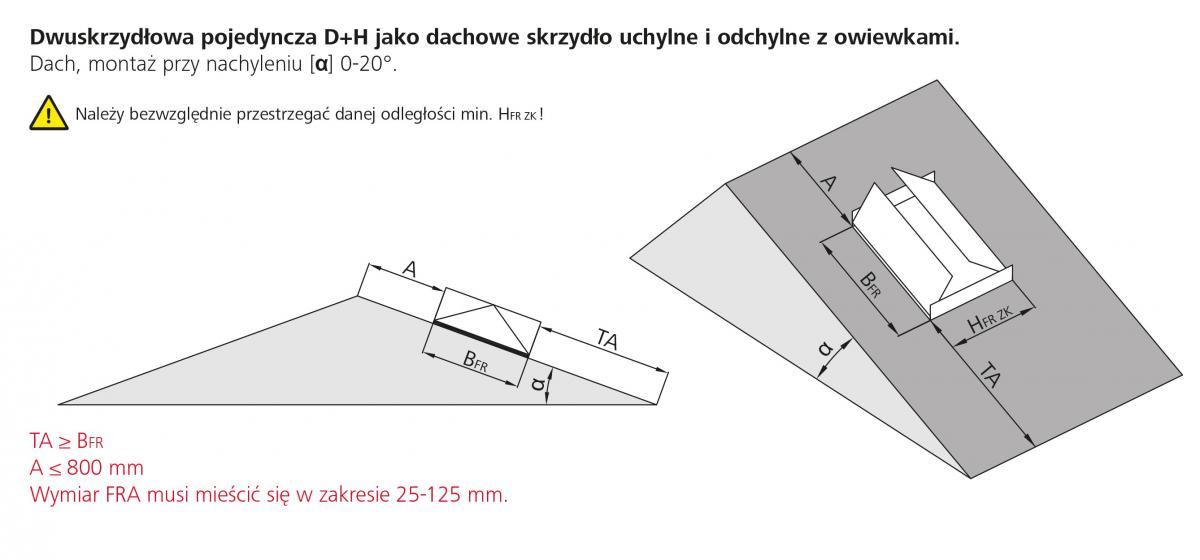

Dwuczęściowa klapa pojedyncza jako dachowe skrzydło uchylne i odchylne z owiewkami



Legenda:
A - odległość klapy od kalenicy
F - odległość górnej krawędzi klapy od kalenicy
TA - odległość pomiędzy dolną krawędzią dachu, a klapą
HFR - wysokość skrzydła
BFR - szerokość skrzydła
FRA - odległość pomiędzy krawędziami skrzydeł
HFR ZK - wysokość dwuczęściowej klapy pojedynczej
β - kąt otwarcia skrzydła
α - kąt pochylenia połaci dachu

Do pobrania

Karta katalogowa
Okna_dachowe_EURO_SHEV.pdf Zobacz Pobierz
